Grubenlüfter

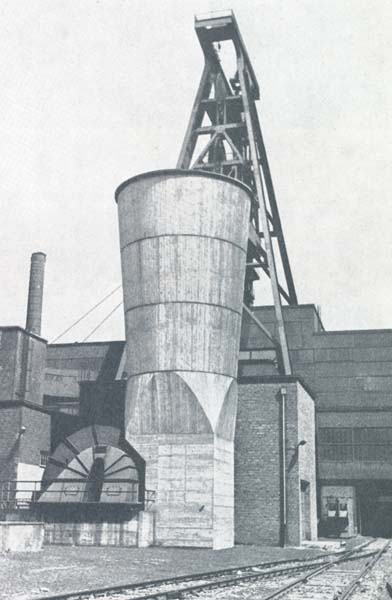

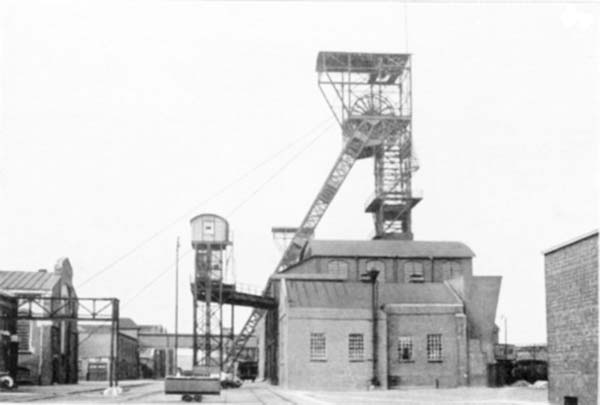

Mit dem Beginn der Kohleförderung auf Lohberg ging 1914 auch der erste, dampfbetriebene Grubenlüfter in Betrieb (Leistung 5600 m³/min). Sechs Jahre später ging ein neuer Elektrolüfter in Betrieb (Leistung 11000 m³/min). Dieser müsste im Bild rechts zu erkennen sein. Der erste Lüfter wurde Reservelüfter.		1930er: Rechts vor der Schachthalle: erster elektr. Grubenlüfter

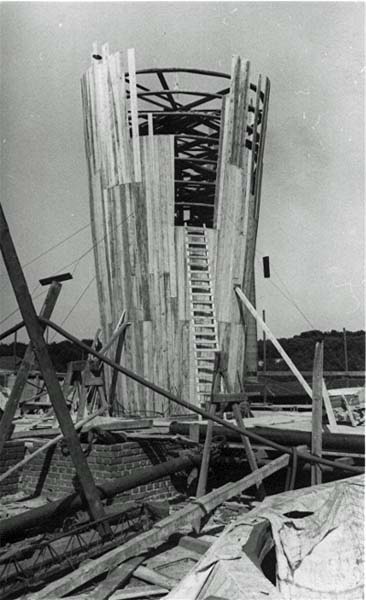

Irgendwann muss dann nochmal ein neuer Lüfter gebaut worden sein, die zwei eckigen, gemauerten Schalldämpfer sind schemenhaft beim Video von der Errichtung des neuen Fördergerüstes Schacht 2 zu sehen (siehe Lohberg Multimedia)		Bau eines Diffusors

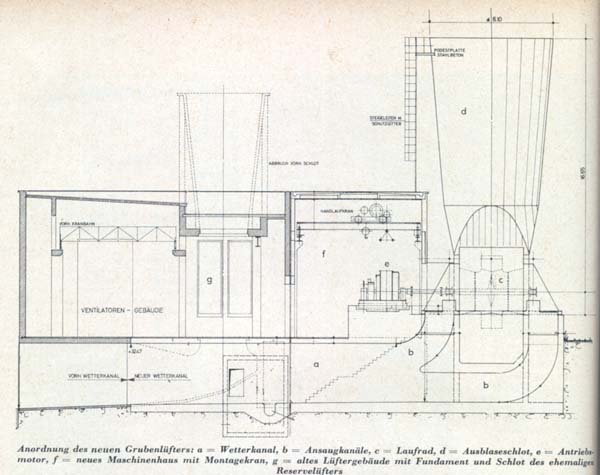

Nach der Kapazitätserhöhnung in den 1950er,der deutlichen Erweiterung des Grubenfeldes und der durch das Teufen des im Bau befindlichen Schacht 3 steigenden zur Verfügung stehenden Wettermenge wurde ein größerer Grubenlüfter erforderlich. Er ging im Januar 1966 in Betrieb und wurde später als Grubenlüfter 1 bezeichnet.	1965: Neubau Grubenlüfter 1	1966: Grubenlüfter 1 geht in Betrieb

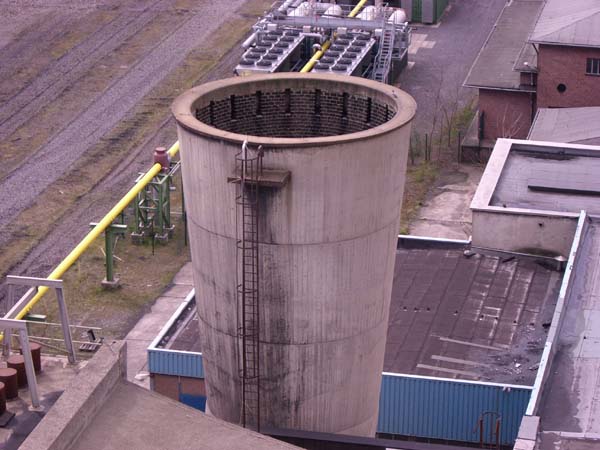

Grubenlüfter 1: 2 flutiger Radialventilator Schaufelraddurchmesser: 4650mm Schaufelzahl: 2x8 Wettervolumen: 15000m³/min Motor: 2000KW Der Grubenlüfter 1 diente nach Inbetriebnahme von Grubenlüfter 2 als Reservelüfter	Diffusor Grubenlüfter 1	Antrieb Grubenlüfter 1

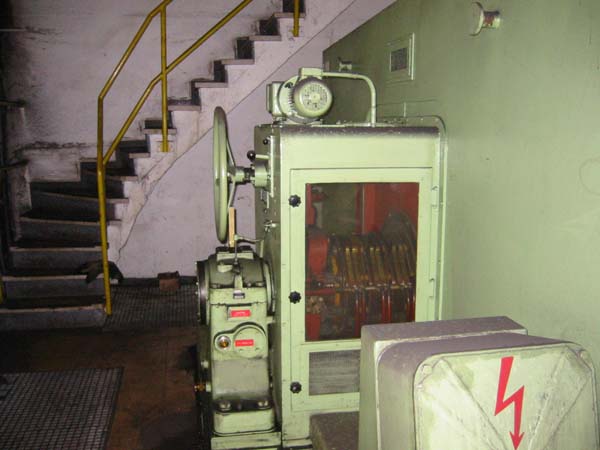

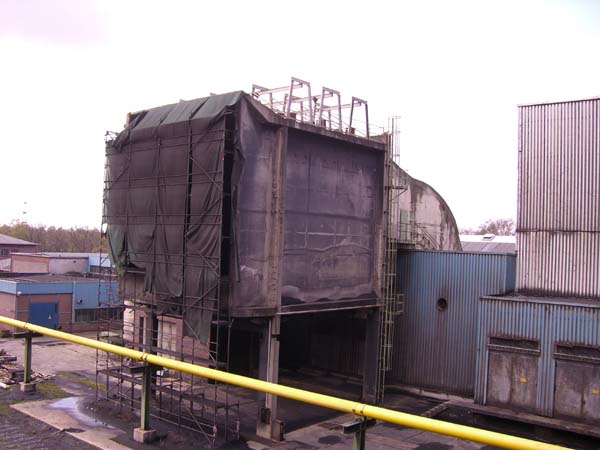

Nach der Kapazitätserhöhung Mitte der 1970er ging 1977 der "neue" Hauptlüfter, Grubenlüfter 2 in Betrieb: Grubenlüfter 2 2 flutiger Radialventilator Schaufelraddurchmesser: 5000mm Schaufelzahl: 2x8 Wettervolumen: 30000m³/min Motor: 4500KW Um die Bewohner des Stadtteils Lohberg vor Staub und Dreck zu schützen, wurde der Diffusor liegend Richtung Misch- und Stapelanlage gebaut.	Diffusor Grubenlüfter 2	Antrieb Grubenlüfter 2
(c) Bilder dieser Seite: Andre Bosserhoff (4), RAG (2), unbekannt (2)
